今天,神州网给大家普及下关于「频段载波」lte网络是什么意思(4G网络LTE大科普详解)的知识。

从4G正式商用至今已经好几个年头过去了,现在越来越多的手机开始支持全网通,但是说到4G大多数人只知道叫"4G"或者"LTE",其实LTE里面还有非常多的细分种类。

从国内的三大运营商到国外无数运营商,再到各个运营商使用的频段都是不一样的,那么如何知道自己当前所使用的4G网络到底是那种LTE呢,接下来我们开始漫长的科普。

首先,LTE分为两只制式:TDD和FDD。

TDD是由我们国家主导的LTE标准协议,采用时分双工模式。

FDD是由3GPP主导的LTE标准协议已经成为全球运营商的共同选择,采用分频双工模式。

简单来说TDD仅使用一个频段(比如2570-2620MHz)即可完成上下行传输,使用不同的时间间隙来完成上行或者下行,优点是可以节省大量的频段资源,缺点是由于需要计算不用的时间间隙和相比FDD更少的频段资源,因此TDD在延迟和带宽方面有逊色于FDD。

而FDD的上下行分别采用两个不同的频段{比如上行1710-1755MHz,下行1805-1880MHz},上行下行可以同时传输,优点是传输延迟低带宽更高,缺点是需要大量不同的频段资源。

IT之家学院:4G网络LTE大科普

从用户的角度来讲,FDD-LTE无疑是更好的选择,因为用户并不用去考虑频段资源占用的问题,只需要考虑速度和延迟的问题就行了。而TDD-LTE的优势更偏向于运营商,可以大量节省频段资源利用率(降低成本)。

那么到这来就结束了?NoNoNo,还早着呢,接下来我们说说LTE的频段划分。

前面说到LTE分为TDD和FDD,那么他们就一定会使用不同的频段来区别开来,以避免干扰问题。

首先我们先说FDD,FDD因为是国际电信联盟主导的国际性标准所以在频段使用上比TDD更有优势,因为TDD是中国主导的标准嘛,所以你们懂的。

FDD到目前为止一共分化了28个频段也就是经常看见手机支持频段上的Band XX,FDD分为:Band 1-28,频段内最低为703MHz频段,最高为2200MHz。

这里要说一下,由于我们国家广电局一直占有700MHz频段资源,所以在这个频段上一直未被利用,这里也要吐槽一下了,希望可以早点将之利用起来。

而TDD到目前为止一共分化了12个频段,TDD分为:Band 33-44,频段内最低为703MHz,最高为3800MHz。(目前商用的1900-3800MHz,没有700MHz原因前面说了)

学过通信技术的同学应该知道,频率越高穿透力越差,所以在频段分配上TDD是不占优势的。

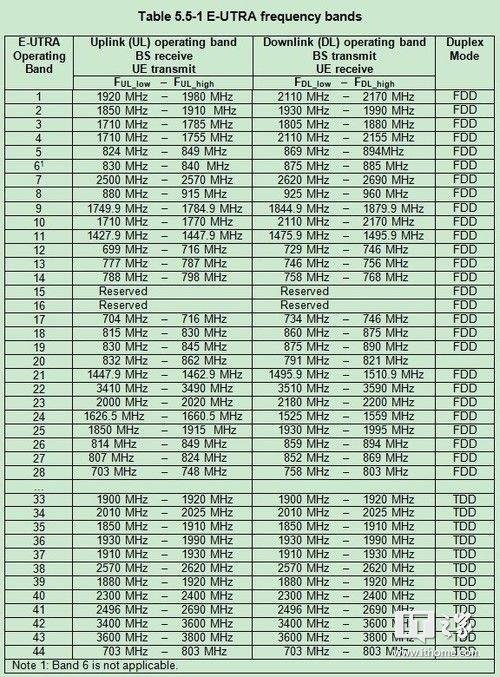

下面是每个频段的详细划分:

IT之家学院:4G网络LTE大科普

其实从这张图里面也可以查到各位同学的手机支持情况。频段支持越广泛所支持的运营商(这里说的是国外)也就越多,建议购买水货手机或者即将出国的同学可以参考一下。还要注意一点,全网通并不是指全频段支持哈!

那么如何知道自己所在的位置手机使用的是什么频段的网络呢?

在这里我教大家一个方法,不过仅知道iPhone的方法,安卓和Android用户就要自己找一下办法了。

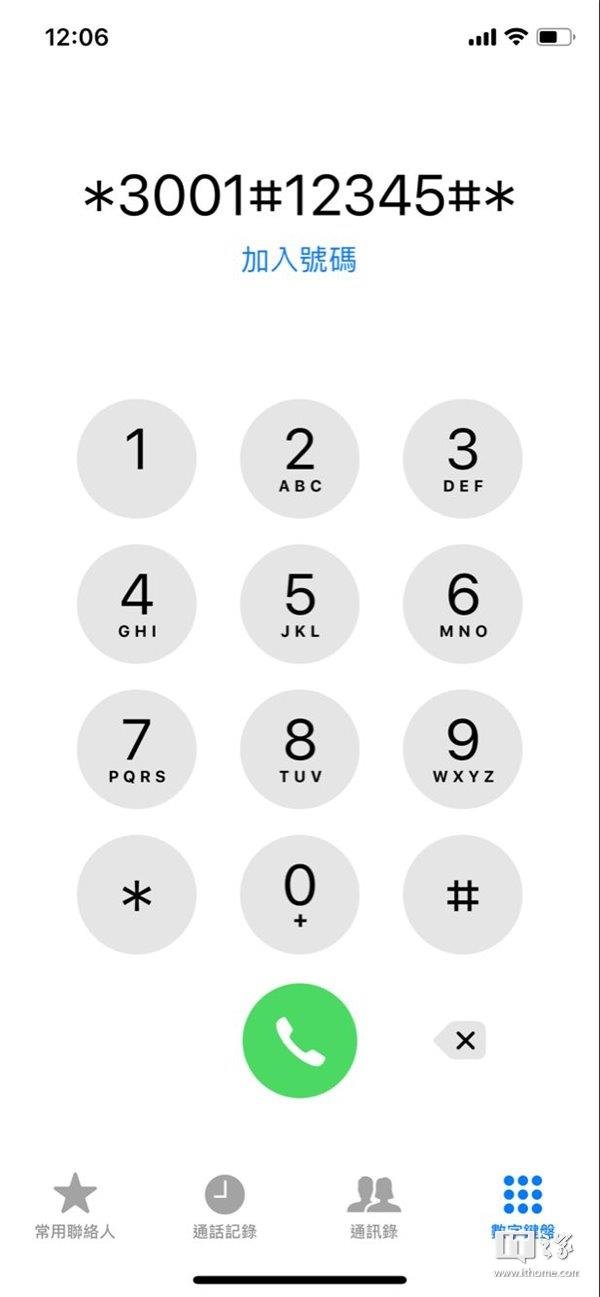

以iPhone X为例,打开拨号界面,输入:*3001#12345#*,按拨号键进入工程模式

IT之家学院:4G网络LTE大科普

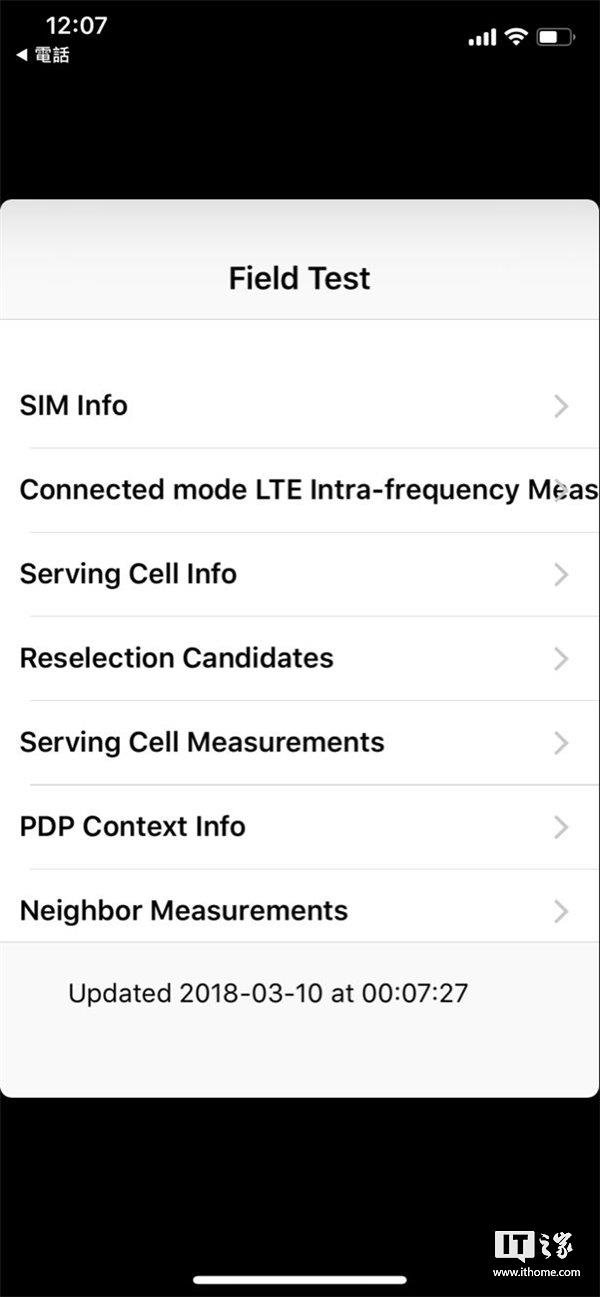

然后点击Serving Cell Info进入。

IT之家学院:4G网络LTE大科普

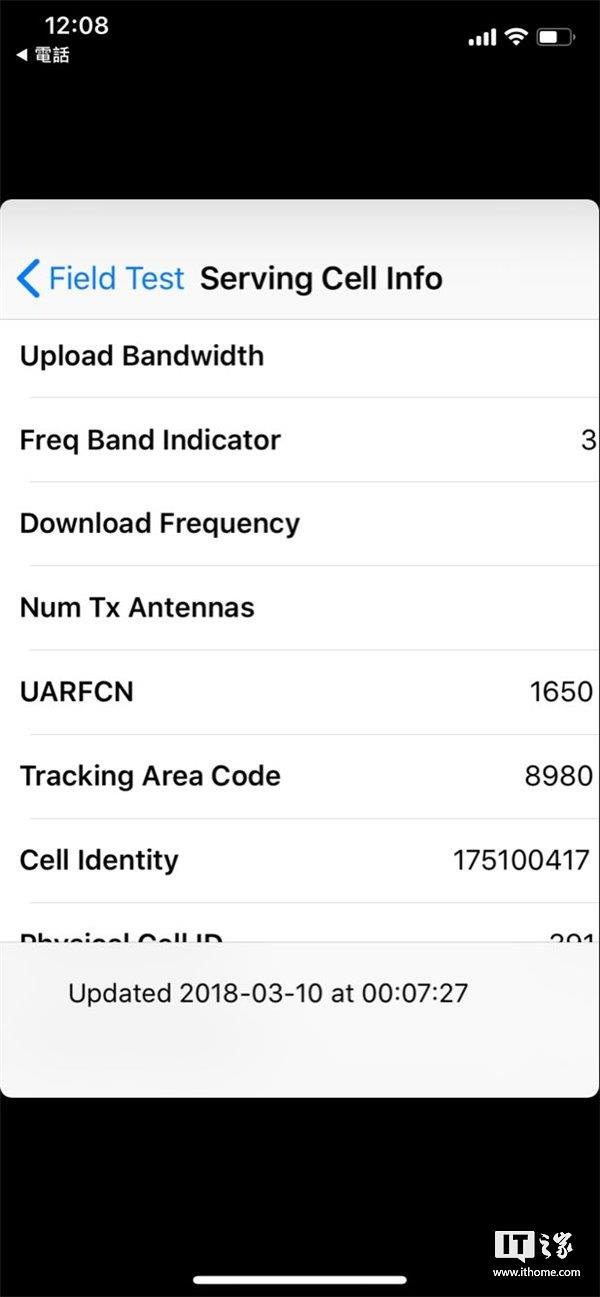

进入后查看Freq Band Indicator。

后面显示的什么数字也就是对应的Band频段了,然后去对照上面的频段划分表格就清楚了。

IT之家学院:4G网络LTE大科普

像我的iPhone使用的就是中国联通FDD-LTE Band 3频段。

按照我国工信部分配的频段资源对照也就是:

上行1745-1765 MHz

下行1840-1860 MHz

此外中国联通还支持Band 1和Band 41

中国电信分配的频段资源和中国联通相同也是Band 1,Band 3,Band 41(频率范围和中国联通不同,并不互相干扰)

中国移动分配的频段资源为:

Band38,Band41,Band39,Band 40

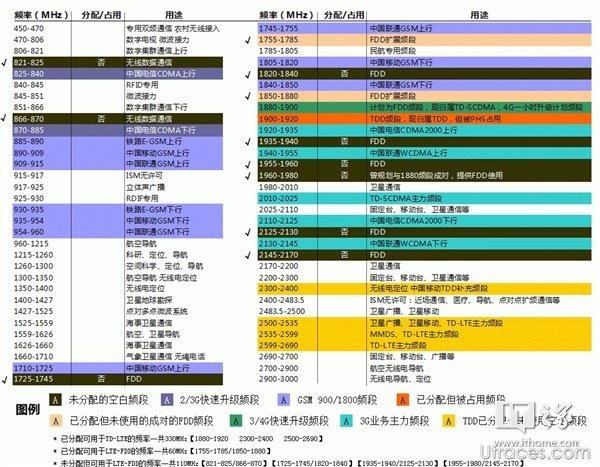

详细的频率范围可以在下图对应查看:

IT之家学院:4G网络LTE大科普

同时在这里补充一个频段使用范围用法:(感谢IT之家网友墨兰提供补充)

中国移动:tdd band34/38/39/40/41 fdd b3/8

中国联通:tdd b40/41 fdd 1/3/8

中国电信:tdd b40/41 fdd 1/3/5

中国移动:b38容量层2600mhz其实包含在b41里面,所以有些海外手机(水货)没有b38只有b41是完全没有影响的。

拿安徽移动来说吧,这个频段主要是市区覆盖b41上移动有60m。安徽移动用后面20m,b40是室分频段2300mhz主要是室内,比如商城.电梯.写字楼.等等一些室内补充覆盖场景,缺少的影响并不是特别大。b40移动有50m,b39为广覆盖重要频段1900mhz移动应该是有30m。郊区农村等等这个频段还是很重要的,不建议买缺失这个的手机。b34是以前tdscdma的2000mhz有15m。除了今年的新机支持外,大多数手机并不支持。

据说移动在某些容量不够的地方有开b3,是偷跑的fdd 1800mhz,移动总共有25mhz,一般开15-20mhz,留一些给gsm1800。

其实很多地区都有一些地铁线高校基本标配了体验优于TDD B8的网络,是GSM翻上来的,一般开10m我在福州见过一次,以后肯定是广覆盖的利器。900mhz上移动有19m。

中国联通:b3广覆盖1800mhz,总共有30mhz。

有些地方清退gsm1800全上lte了。 b1说不清,因为其实从2130-2170MHz,联通全都有用,每个地方不一样2130-2145MHz是wcdma的,从45-70各地用的不一样。b40联通好像根本没用批评一下。室分也是用b3,至于b8不存在的,路漫漫其远兮。900mhz上有6m,很多地方搞gu900也有地方纯u900

中国电信:b3主力b1辅助。b3有20m,很多地方目前都是15m,b1有20m,b5有10m。现在只开5m还有5m给cdma,电信b41还是比较多的20m。

还是希望我们国家尽早将700MHz频段利用起来,要知道国外运营商早就将700MHz分配到4G以及未来的5G网络了。

讲完了TDD和FDD两种网络制式的区别,我们在讲讲什么是4G+也就是大家所说的载波聚合。

载波聚合其实已经出来两年左右时间了,我这里就不讲得太复杂,其实这个技术就是在单天线的情况下支持了多频段复用,比如不支持载波聚合多手机只能使用20MHz(TDD)或者20+20MHz(FDD上下行)

而支持了载波聚合的手机可以在单天线的情况下支持20X2,20X4组合为40MHz或者60MHz来提高带宽,这样大家应该可以理解吧,不过同时也需要基站的支持(安卓手机可以在设置里面开启,不给会更耗电,开启后如果基站支持会显示4G+)

最后我们再讲MIMO技术

既然前面提到了单天线那么肯定就会有多天线,MIMO也就是类似于这样的技术了

大家可以理解为多通路,物理通道叠加(一根网线叠加为两根甚至4根网线)

支持多MIMO的基站容量自然会更高,带宽也是成倍增加,最重要的是载波聚合是可以和MIMO技术一起使用的。

但是要记住,载波聚合是聚合频率资源提升数据传输速率,MIMO是通过充分利用空间维度提升数据传输速率。载波聚合与MIMO之间没有任何的必然联系,二者的共同点是均可成倍提升用户速率,网络侧可根据用户实际需求,灵活配置用户使用MIMO和载波聚合技术。

目前支持2X2MIMO和4X4MIMO的手机比较多,大家可以自己查下自己的手机是否支持,不过同时也是需要基站支持的(其实大部分地区都不支持,这个是运营商的锅,没办法)如果基站不支持,设备再厉害也是白瞎的!

最后的最后祝愿我们强大的中国再努把力来打造更好的5G以及6G时代吧,让国外都来用我们自己的标准。
